Instalacja Świetlówek LED T8

Jak podłączyć świetlówkę LED o zasilaniu jednostronnym eliminując reaktancję ferromagnetyczno-elektroniczną

Podłączenie tych lamp wymaga ponownego okablowania świetlówki w następujący sposób: Kondensator i starter są usuwane, a dwa kable sieciowe są bezpośrednio podłączane do dwóch styków na jednym końcu rury.

Część 1

Wyłącz urządzenie, sprawdzając czy nie dociera do niego prąd elektryczny.

Część 2

Wyłącz/zdejmij kondensator i starter.

Część 3

Podłącz FAZĘ (brązowy, czarny lub szary przewód) do styków (1 z 2 metalowych pinów) na jednym końcu uchwytu świetlówki, a NEUTRALNY (niebieski przewód) do drugiego styku na tym samym końcu uchwytu świetlówki. Umieść Świetlówkę LED z końcówką wskazaną przez etykietę na uchwycie świetlówki przewodowej. Włącz i sprawdź czy świeci się nowa lampa LED.

Jak podłączyć świetlówkę LED o zasilaniu jednostronnym ze starterem LED w kondensatorze ferromagnetyczno-elektronicznym

Instalacje świetlówek fluorescencyjnych ferromagnetycznych mają starter poza reaktancją. Alternatywnie, możliwe jest zainstalowanie świetlówek LED za pomocą startera LED. Podłączenie tych świetlówek jest proste, wystarczy tylko wymienić starter na starter LED, świetlówkę fluoresencyjną na świetlówkę LED, zmodyfikować podłączenie i usunąć kondensator* (jeśli jest dostępny, część 1.b).

Część 1

Wyłącz urządzenie, sprawdzając czy nie dociera do niego prąd elektryczny.

Część 1.b

Wyłącz/zdejmij kondensator.

Część 2

Podłącz reaktancję i starter LED.

Część 3

Wymień rozrusznik na rozrusznik LED, a świetlówkę fluorescencyjną na lampę LED. Włącz i sprawdź, czy świeci się nowa lampa LED.

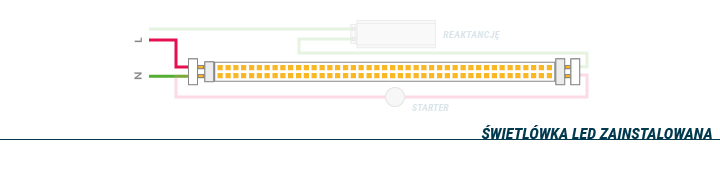

Jak podłączyć świetlówkę LED o zasilaniu dwustronnym eliminując reaktancję ferromagnetyczno-elektroniczną

Podłączenie tych świetlóek wymaga ponownego podłączenia świetlówki fluorescencyjnej w następujący sposób: Rozrusznik i rekatancja są usuwane, a dwa przewody sieciowe są bezpośrednio podłączane do jednego z dwóch styków na każdym końcu świetlówki.

Część 1

Wyłącz urządzenie, sprawdzając czy nie dociera do niego prąd elektryczny.

Część 2

Wyjmij świetlówkę fluorescencyjną, połącz dwa przewody, które dotykają kondesator w tym samym kontakcie i usuń starter (przecinając jeden z przewodów starter całkowicie go usuwając).

Część 3

Podłącz FAZĘ (czarny lub szary brązowy przewód) do jednego końca uchwytu świetlówki (2 metalowe piny), a NEUTRALNY (niebieski przewód) do drugiego końca uchwytu świetlówki (dwa metalowe piny na drugim końcu świetlówki. Gratulacje, zużywasz połowę mniej energii elektrycznej niż 5 minut temu!
