Aparatura modulowa i Rozdzielnice

Rozdzielnica elektryczna lub technicznie nazywana CGPM (General Protection and Control Box) i jej elementy sa najwazniejszym elementem instalacji elektrycznej. Jego glówna funkcja jest ochrona zarówno ludzi, jak i urzadzen elektrycznych w instalacji przed dotykiem bezposrednim i posrednim. Wszystkie niezbedne elementy ochronne sa umieszczone wewnatrz panelu elektrycznego.

Jakie sa elementy skladowe rozdzielnicy elektrycznej i jakie sa ich funkcje?

W zaleznosci od ich zastosowania i zapotrzebowania na moc, zastosowane zostana wieksze lub mniejsze elementy ochronne. Generalnie skladaja sie one z:

• IGA (Circuit Breaker): jest to wylacznik, który chroni cala instalacje przed bezposrednim kontaktem. Na jedna instalacje przypada jedna jednostka.
• ID (Differential Switch): chroni przed stykami posrednimi, na jedna instalacje przypada jedna jednostka. Kluczem jest ochrona ludzi.

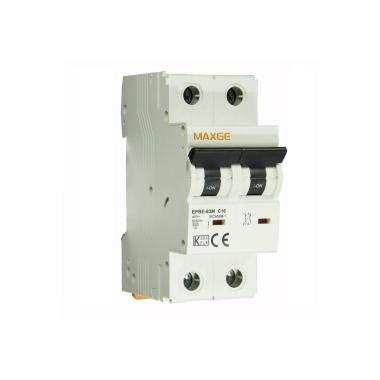

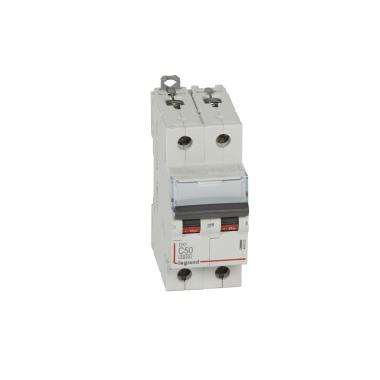

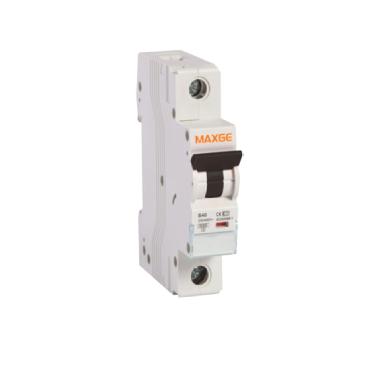

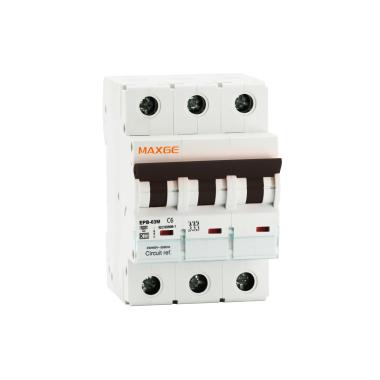

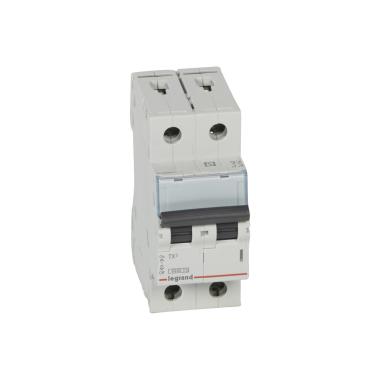

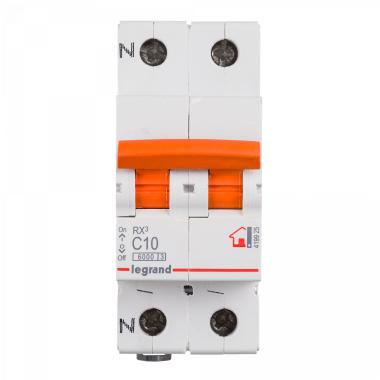

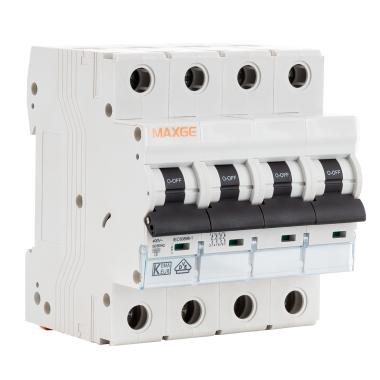

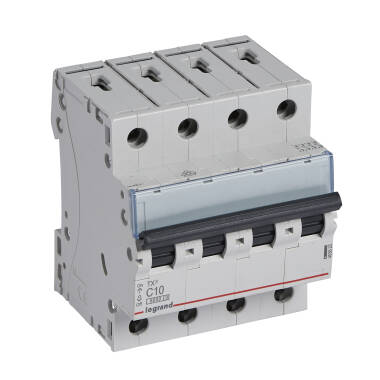

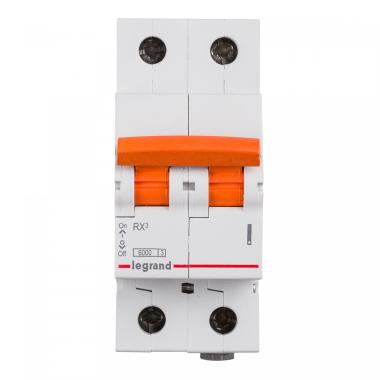

• PIA (przerywacz malych obwodów): chroni przed bezposrednim kontaktem. Sa one mniej wydajne niz IGA, ale maja takie samo dzialanie. Stosuje sie ich tyle, ile jest obwodów w instalacji.

Jaka rozdzielnice elektryczna wybrac?

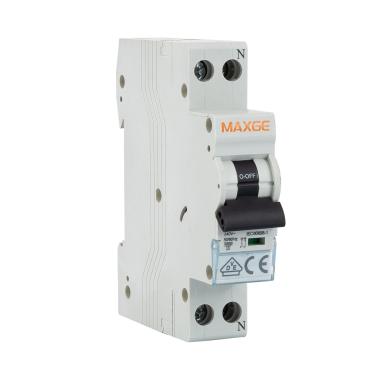

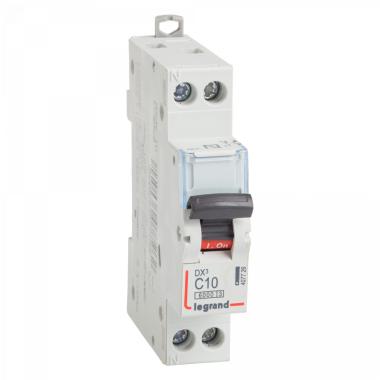

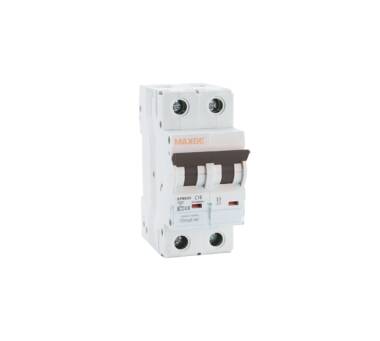

Pierwszym czynnikiem, który nalezy wziac pod uwage jest ilosc potrzebnych modulów, kazdy modul ma szerokosc ±17,5 mm, zazwyczaj zabezpieczenia skladaja sie z dwóch modulów, chyba ze jest to zabezpieczenie DPN (zabezpieczenia jednomodulowe).

W zaleznosci od miejsca, w którym ma byc zamontowana, mozna wybrac montaz natynkowy lub podtynkowy. Jesli rozdizelnica ma byc zainstalowana na zewnatrz, nalezy wybrac puszke o stopniu ochrony IP nie nizszym niz IP54.

Na jakiej wysokosci montuje sie rozdzielnice elektryczna?

Rozdzielnica elektryczna nigdy nie moze byc umieszczona na wysokosci mniejszej niz 1,40 m od ziemi i w zadnym wypadku nie wiekszej niz 2 metry nad ziemia.

Rodzaje rozdzielnic elektrycznych

Istnieje nieskonczona ilosc rodzajów i zastosowan paneli elektrycznych, moga one sluzyc do ochrony domu lub przemyslu (CGPM), rozdzielnice dla placów budowy, tablice kontrolne dla maszyn przemyslowych i automatycznych...itp.

Jak widzielismy, w zaleznosci od sposobu montazu moga byc natynkowe lub wpuszczane, a takze wewnetrzne lub zewnetrzne w zaleznosci od stopnia ochrony IP.
