Ochrona Magnetotermiczna

Wylaczniki magnetyczno-termiczne zabezpieczaja przed kontaktami posrednimi, to one chronia urzadzenia podlaczone do instalacji. W zaleznosci od miejsca ich wystepowania stosuje sie inna nomenklature do ich nazwania, ale zawsze sa to produkty tego samego typu:

• IGA ( Automatyczny Wylacznik Ogólny) jest wylacznikiem magnetyczno-termicznym o pradzie 32 lub 40 A i jest umieszczony za (przed) wylacznikiem róznicowym, chroni wszystkie obwody instalacji.
• PIA ( Maly Wylacznik Automatyczny) jest instalowany za róznicówka i kazdy z nich zabezpiecza obwód instalacji.

Sklad i dzialanie wylaczników magnetyczno-termicznych

Wylaczniki magnetyczno-termiczne skladaja sie wewnetrznie z dwóch czesci, zabezpieczenia termicznego i zabezpieczenia magnetycznego:

• Zabezpieczenie termiczne: chroni przed przeciazeniem obwodu, prad przechodzi przez lacznik bimetaliczny, który po nagrzaniu rozszerza sie i uderza w mechanizm, który urzadzenie ma za zadanie otworzyc styk i rozlaczyc.
• Zabezpieczenie magnetyczne: odpowiada za ochrone obwodu przed zwarciami, sklada sie z elektromagnesu, dziala w ten sposób, ze gdy krazy bardzo duzy prad, generuje sile magnetyczna, przyciagajac w ten sposób element, który otwiera styk urzadzenia.

Wylacznik magnetyczno-termiczny musi byc nalezycie dobrany w zaleznosci od jego krzywej zadzialania, która zalezy od tego, ile razy wytrzyma In ( Natezenie nominalne), bedzie stosowany w takim czy innym typie instalacji. Najpopularniejsze i najczesciej stosowane to:

Krzywa B: 3 do 5 razy wieksza od ich In, sa uzywane raczej rzadko, zwlaszcza przy dlugich dystansach okablowania.

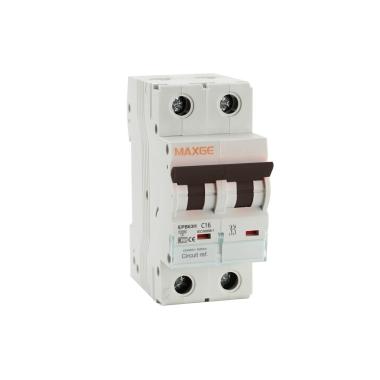

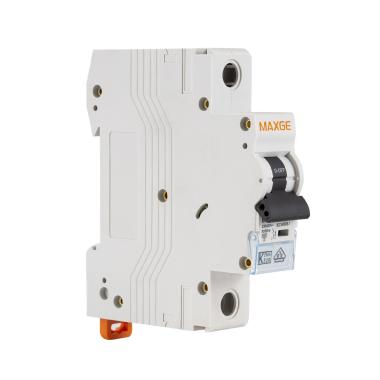

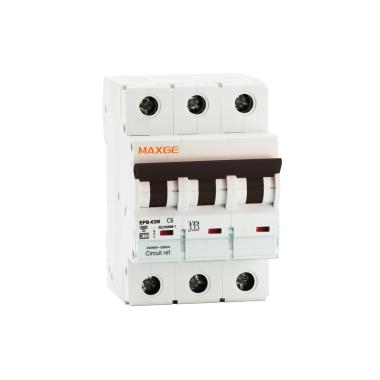

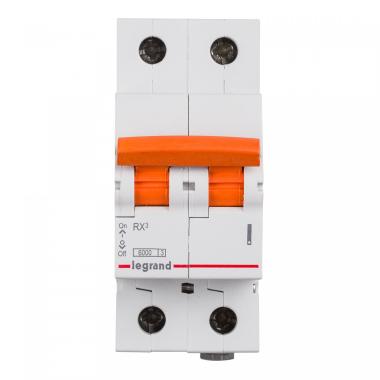

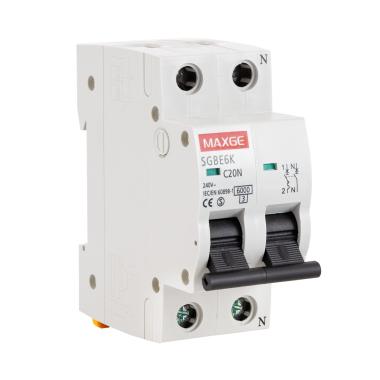

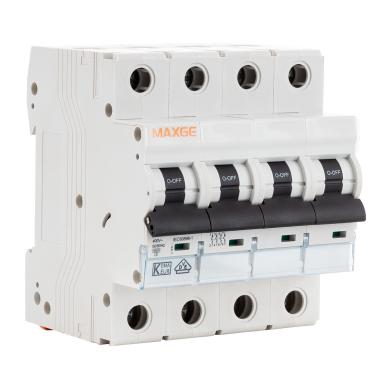

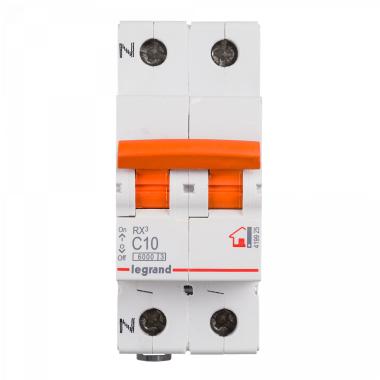

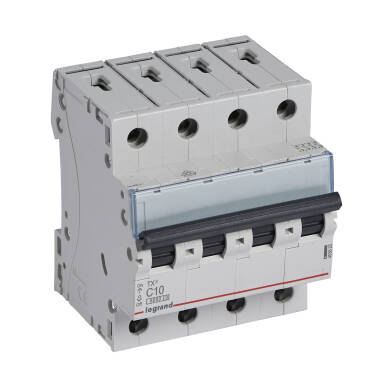

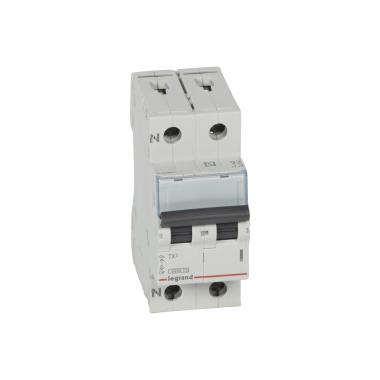

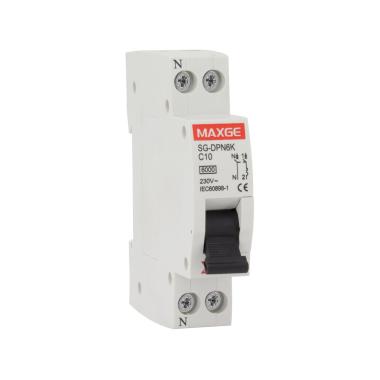

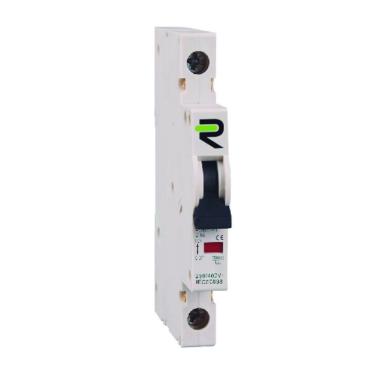

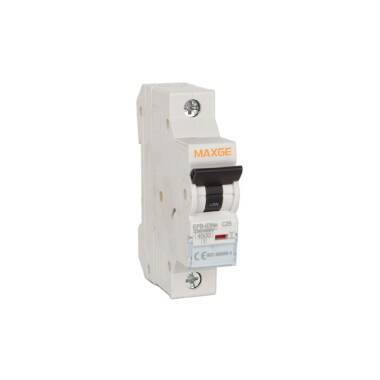

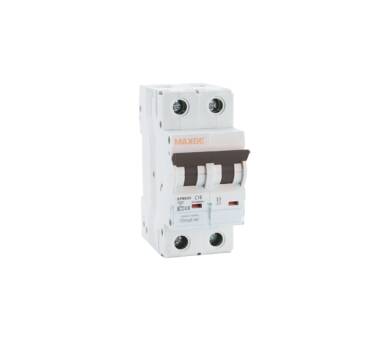

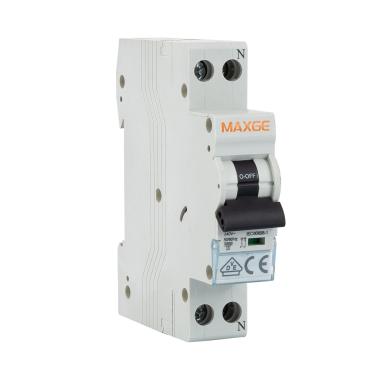

Krzywa C: 5 do 10 razy wieksza niz jej In, najczesciej stosowana w srodowisku domowym.

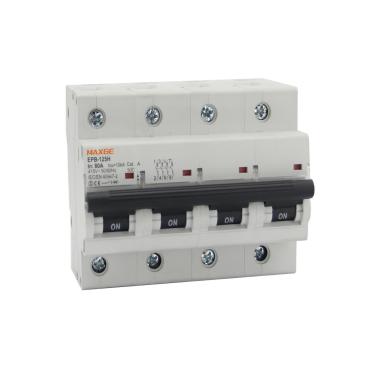

Krzywa D: 10 do 20 razy wieksza niz jej In, stosowana glównie w przemysle, gdzie wykorzystywane sa maszyny.

Jaka zdolnosc wylaczania ma wylacznik magnetyczno-termiczny?

Zdolnosc wylaczania wylacznika magnetyczno-termicznego nazywamy maksymalnym pradem, który jest on w stanie przerwac. Jesli prad generowany np. przez zwarcie jest wiekszy niz zdolnosc wylaczania, wylacznik zadziala, ale prad moze nadal plynac za pomoca luku elektrycznego.

Mozliwe przyczyny zadzialania wylacznika magnetyczno-termiczny

Przeciazenie: Zazwyczaj spowodowane nadmierna liczba podlaczonych urzadzen.

Zwarcie: W wyniku przegrzania przewodników w krótkim czasie powstaje bardzo duzy prad.

Wylacznik magnetyczno-termiczny z mozliwoscia powtórnego ustawienia

To urzadzenie moze byc automatycznie zresetowane w przypadku przejsciowo wysokiego pradu. Jesli ten prad wystapi ponownie kilka razy, otworzy styk i moze byc zresetowany tylko recznie.
