Bezpieczniki i Styczniki

Styczniki i przelaczniki, choc nie sa urzadzeniami ochronnymi, sa elementem wystepujacym w wielu rozdzielnicach elektrycznych, zwlaszcza w instalacjach przemyslowych, gastronomicznych itp.

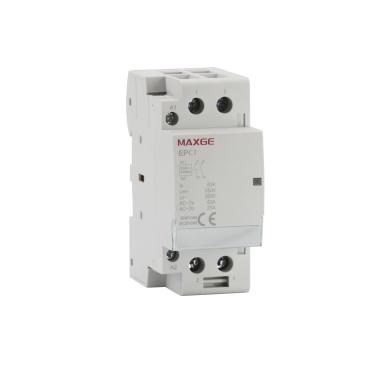

Co to sa styczniki elektryczne i do czego sluza?

Stycznik jest urzadzeniem zdolnym do otwierania i zamykania zarówno obwodów zasilania, jak i sterowania i, jak widzielismy, nie jest elementem zabezpieczajacym. W zaleznosci od rodzaju instalacji elektrycznej wybierzemy stycznik jednofazowy lub trójfazowy.

Stosowane sa glównie w instalacjach przemyslowych do sterowania i obslugi silników elektrycznych.

Podstawowe elementy stycznika

Stycznik elektryczny sklada sie z elektromagnesu (cewka + glowica + mlotek), który jest napedzany pradem elektrycznym. Prad ten jest aktywowany przez zewnetrzny przelacznik i styki typu NO ( normalny otwarty) i NZ ( normalny zamkniety). Mlotek jest przymocowany do sprezyny, która tworzy polaczenie miedzy elektromagnesem a stykami

Gdy cewka jest pod napieciem, dziala jak magnes, który przyciaga mlotek do zaczepienia o glowice cylindra. Gdy mlotek sie porusza, porusza sie równiez sprezyna, która powoduje otwarcie styków NZ i zamkniecie styków NO.

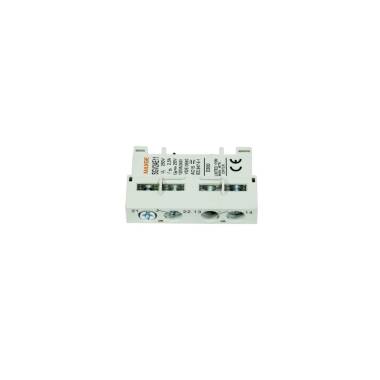

Obok styczników mozemy znalezc to, co zwykle nazywane jest pomocniczymi urzadzeniami stycznikowymi. Sa to urzadzenia, które sa dolaczane do stycznika. Wygladaja bardzo podobnie do stycznika, ale maja mniejsze rozmiary. Sluza one do przelaczania obwodów.

Co to sa przelaczniki?

Jest to przelacznik lub przekaznik, który jest uruchamiany przez impuls elektryczny. Jego najczestszym zastosowaniem jest uruchamianie punktów swietlnych poprzez przyciski z trzech lub wiecej punktów.

W zaleznosci od liczby biegunów przelacznika, mozemy wyróznic modele jednobiegunowe (jednobiegunowe) i dwubiegunowe (dwubiegunowe).

Dzialanie i glówne czesci przelacznika automatycznego

Przelaczniki teleswitchowe skladaja sie z cewki i styku, który jest aktywowany w zaleznosci od zachowania cewki.

Co do polaczen. Posiada jeden zacisk wejsciowy i jeden wyjsciowy dla cewki. Oprócz nich posiada równiez jeden zacisk wejsciowy i jeden wyjsciowy dla styku.

Gdy cewka otrzymuje impuls elektryczny, uruchamia styk, wlaczajac punkt swietlny. W ten sam sposób, gdy tylko cewka otrzyma impuls elektryczny, styk zostaje ponownie uruchomiony, powodujac zmiane jego polozenia.
