Wylaczniki róznicowopradowe

Zadaniem wyłączników różnicowoprądowych jest ochrona przed dotykiem bezpośrednim poprzez przekierowanie prądów do ziemi. Jest to niezbędne dla ochrony osób.

Gdzie jest zainstalowany wyłącznik różnicowo-prądowy?

Wyłącznik różnicowoprądowy instaluje się łącząc go szeregowo pomiędzy IGA (Główny Wyłącznik Zasilania) a pierwszym PIA (Mały Wyłącznik) pierwszego obwodu zasilającego, w skrzynce ochronno-sterującej mieszkania lub firmy.

Klasy przełączników różnicowych

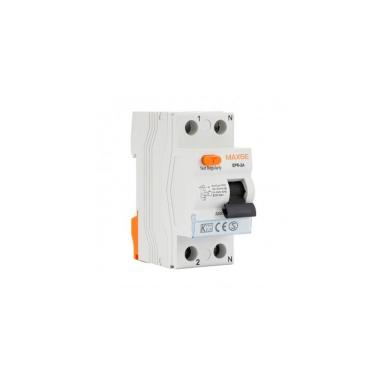

• Klasa AC: Jest to najczęściej stosowany i najbardziej podstawowy typ wyłącznika różnicowoprądowego, chroni przed prądami sinusoidalnymi o częstotliwości 50 Hz i jest stosowany w gospodarstwach domowych i małych biurach.

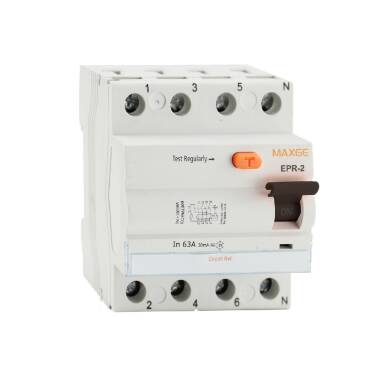

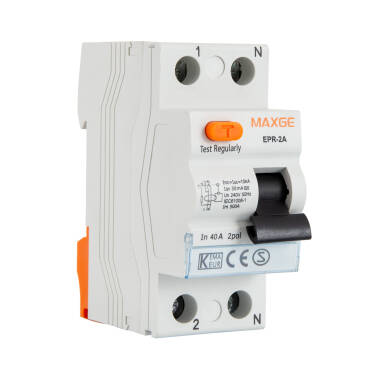

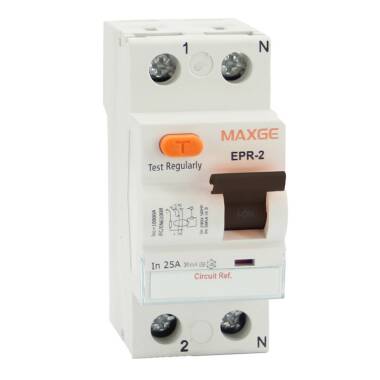

• Klasa A (superimmunizowana): chroni przed prądami sinusoidalnymi i pulsującymi, stosowana głównie w obszarze przemysłowym.
• Klasa F: chroni przed prądami zmiennymi, pulsującymi i mieszanymi (AC + DC), jej zastosowanie jest wskazane głównie w przemyśle (napędy o zmiennej częstotliwości), są najrzadziej stosowanym typem wyłączników różnicowoprądowych.
• Klasa B: Chroni przed prądami zmiennymi, stałymi i pulsującymi. Jest to ulepszona klasa F. Znajdują one zastosowanie głównie w dziedzinie przemysłowej i są obecnie najszerzej wykorzystywane w tym sektorze.

Błąd przełącznika różnicowego

Niewczesne zadziałanie wyłącznika różnicowoprądowego może go uszkodzić i spowodować jego nieprawidłowe działanie. Może to narazić go na duże niebezpieczeństwo i mieć poważne konsekwencje, gdyż nie będzie wykrywał prądów upływu, dla których został zaprojektowany. Innym problemem, który może wystąpić z powodu awarii jest to, że wyłącznik automatyczny może stać się bardziej wrażliwy i powodować regularne wyzwalanie urządzenia.

Konserwacja wyłącznika różnicowego

W instalacjach przemysłowych należy przeprowadzać odpowiednie kontrole okresowe zgodnie z odpowiednimi przepisami.

W strefie zamieszkania nie ma przepisów wymagających przeglądów, ponieważ są to dość niezawodne urządzenia, choć powinny być sprawdzane przynajmniej raz na 6 miesięcy lub 1 rok, aby mieć pewność, że działają prawidłowo.

Aby sprawdzić działanie wystarczy nacisnąć wbudowany przycisk testowy, jeśli nie "odpali" to nie działa prawidłowo i należy go wymienić.

Specjalne przełączniki różnicowe

Przezbrojenie: w przypadku przejściowego zadziałania urządzenia modele te są w stanie automatycznie przezbroić się, wykonując kilka prób przezbrojenia w zależności od modelu. Jeśli po zresetowaniu urządzenie nadal kilkakrotnie zadziała, przestaje podejmować próby i staje się niesprawne.

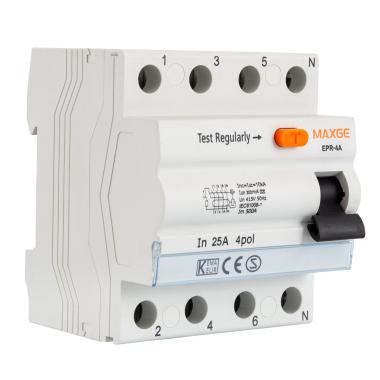

Superimmunizacja: Działają bardziej selektywnie, tzn. konwencjonalne wyłączniki różnicowoprądowe mogą zadziałać, gdy nie powinny, superimmunizowane wyłączniki są bardziej dokładne i niezawodne.
