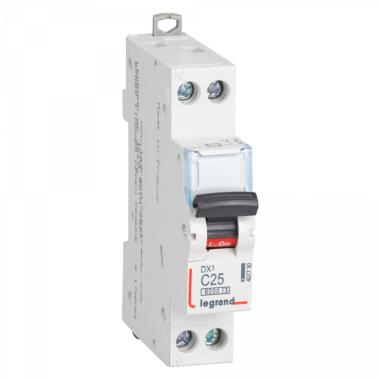

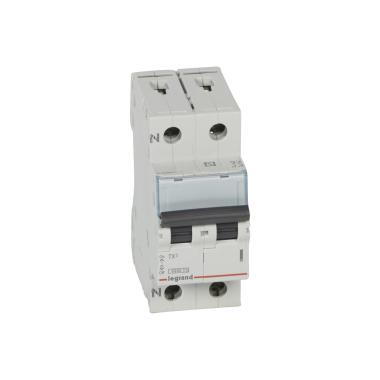

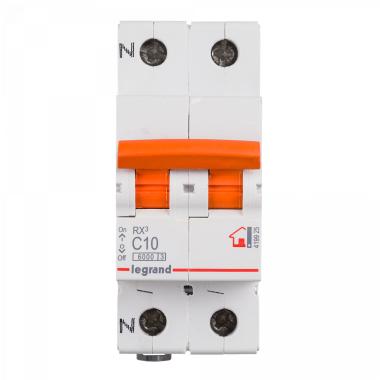

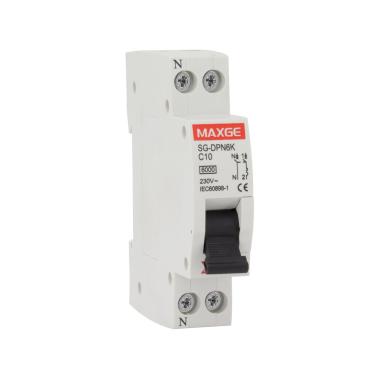

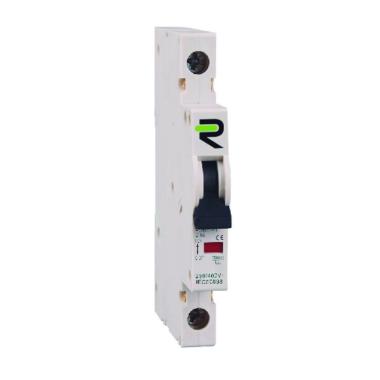

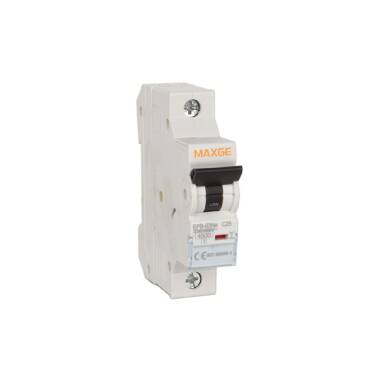

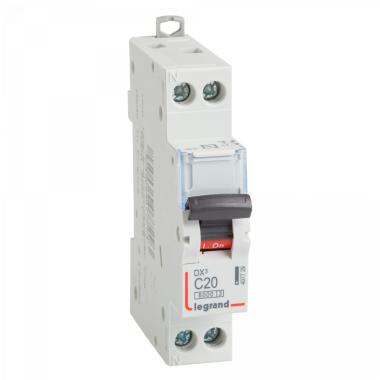

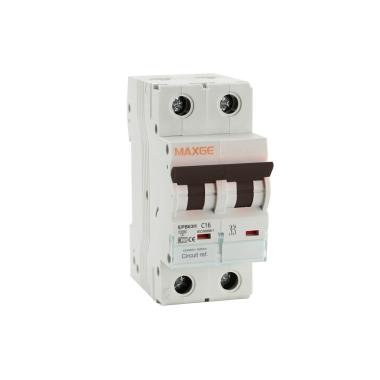

Stroomonderbrekers

Installatieautomaat beschermen tegen indirecte contacten, zij zijn het die de op de installatie aangesloten apparatuur beschermen. Afhankelijk van hun locatie wordt er een andere benaming voor gebruikt, maar het gaat altijd om hetzelfde soort product:

• IGA (Hoofdschakelaar) is een 32 of 40 A stroomonderbreker en wordt stroomafwaarts (vóór) de differentieelschakelaar geplaatst; hij beveiligt alle circuits van de installatie.
• De PIA (Installatieautomaat) wordt stroomafwaarts van het differentieel geïnstalleerd en beveiligt elk een circuit van de installatie.

Samenstelling en werking van installatieautomaten

Stroomonderbrekers bestaan intern uit twee delen, een thermische beveiliging en een magnetische beveiliging:

• Thermische beveiliging: Beschermt tegen overbelasting van het circuit, de stroom gaat door een bimetalen schakelaar die, wanneer hij opwarmt, uitzet en het mechanisme van het apparaat raakt om het contact te openen en de verbinding te verbreken.
• Magnetische beveiliging: Deze is belast met de beveiliging van het circuit tegen kortsluiting, hij bestaat uit een elektromagneet, die zo werkt dat hij bij een zeer hoge stroomsterkte een magnetische kracht opwekt, waardoor een stuk wordt aangetrokken dat het contact van het apparaat opent.

Stroomonderbreker krommen:

De installatieautomaat moet naar behoren worden gekozen afhankelijk van zijn uitschakelcurve, die afhangt van het aantal keren dat de In (Rated Current) wordt weerstaan. De meest voorkomende en meest gebruikte zijn:

B-curve: 3 tot 5 maal hun In, ze worden eerder zelden gebruikt, vooral voor lange bekabelingsafstanden.

Curve C: 5 tot 10 keer zijn In, meestal gebruikt in de huiselijke omgeving.

Curve D: 10 tot 20 keer zijn In, voornamelijk gebruikt voor de industrie, waar machines worden gebruikt.

Wat is de breekcapaciteit van een installatieautomaat?

Het breekvermogen van een installatieautomaat is de maximale stroom die hij kan breken. Indien de door een kortsluiting opgewekte stroom bijvoorbeeld groter is dan het onderbrekingsvermogen, zal de automaat uitschakelen, maar de stroom kan blijven lopen door middel van een vlamboog.

Mogelijke oorzaken voor het doorslaan van de installatieautomaat

Overbelasting: Meestal door een te groot aantal aangesloten apparaten.

Kortsluiting: Door oververhitting van de geleiders wordt in korte tijd een zeer hoge stroom geproduceerd.

Herinstelbare stroomonderbreker

Dit apparaat kan automatisch worden gereset in geval van een voorbijgaande hoge stroom. Als deze stroom meerdere malen optreedt, wordt het contact geopend en kan het alleen handmatig worden gereset.
