Quadri Elettrici

Il quadro elettrico oppure tecnicamente denominato CGPM (Scatola di Protezione e Controllo Generale) ed i suoi componenti sono l'elemento più importante di un impianto elettrico. La sua funzione principale è quella di proteggere le persone e le apparecchiature elettriche dell'impianto dal contatto diretto e indiretto. Tutti gli elementi di protezione necessari sono inseriti all'interno del quadro elettrico.

Quali sono i componenti di un quadro elettrico e quali sono le loro funzioni?

A seconda dell'utilizzo e della potenza richiesta, verranno utilizzati più o meno elementi di protezione. In genere, sono composti da:

• IGA (Interruttore Generale Automatico): si tratta di un interruttore automatico che protegge l'intero impianto dai contatti diretti. Si utilizza un'unità per ogni installazione.

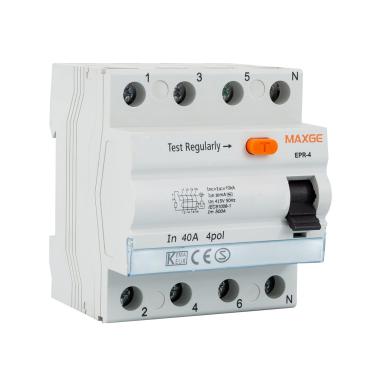

• ID (Interruttore Differenziale): protegge dai contatti indiretti, si utilizza un'unità per ogni installazione. È indispensabile per proteggere le persone.

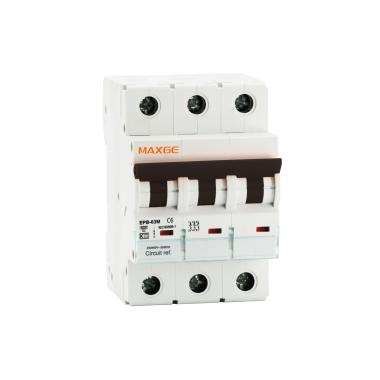

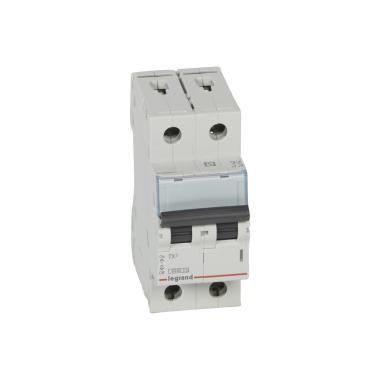

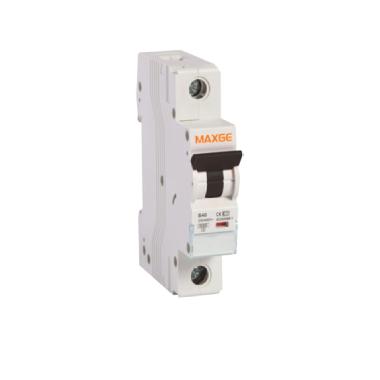

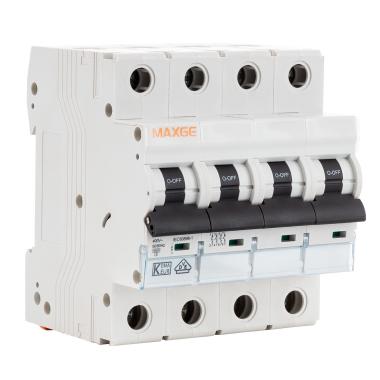

• PIA (Piccolo Interruttore Automatico): protegge dai contatti diretti. Sono meno potenti dell'IGA, ma hanno lo stesso funzionamento. Vengono utilizzati in numero pari al numero di circuiti dell'impianto.

Quale quadro elettrico scegliere?

Il primo fattore da tenere in considerazione è il numero di moduli necessari: ogni modulo ha una larghezza di ±17,5 mm, di solito le protezioni sono composte da due moduli, a meno che non si tratti di una protezione DPN (protezioni a modulo singolo).

A seconda del luogo di installazione, si può scegliere se montarlo in superficie oppure a incasso. Se si desidera installare il pannello all'esterno, è necessario scegliere un involucro con un grado di protezione IP non inferiore a IP54.

A quale altezza deve essere installato un quadro elettrico?

Un quadro elettrico non deve mai essere installato a un'altezza inferiore a 1,40 m dal suolo e in nessun caso a più di 2 metri dal suolo.

Tipi di quadri elettrici

Esiste un'infinità di tipi e usi per i quadri elettrici, che possono essere utilizzati per proteggere un'abitazione oppure un'industria (CGPM), quadri di distribuzione per cantieri, quadri di controllo per macchinari industriali e automatizzati... ecc.

Come abbiamo visto, a seconda della loro installazione, possono essere montati in superficie oppure a incasso, in interni oppure in esterni, a seconda del loro grado di protezione IP.
