Morsettiere e divisori di connessione

Per mantenere il quadro elettrico in ordine e con la migliore estetica possibile, possiamo utilizzare le morsettiere ed i distributori per le connessioni.

Qual è la funzione delle morsettiere per la connessione?

Sono elementi che sostituiscono i ponti tra le diverse protezioni installate nel quadro elettrico. Grazie a questi semplici accorgimenti, la finitura è migliore e la sicurezza è maggiore.

L'installazione di una morsettiera di collegamento è molto semplice, basta tagliare il pezzo della morsettiera necessario e collegarlo all'interruttore principale e ai suoi interruttori secondari, situati "a valle" nell'installazione.

In breve, collegare gli elementi del quadro elettrico attraverso una morsettiera di connessione è il modo più semplice, sicuro ed estetico per farlo.

Cosa sono e a cosa servono le morsettiere per il collegamento?

Conosciute anche come blocchi di connessione, quadri di distribuzione modulare oppure quadri di distribuzione elettrica, sono utilizzate principalmente per distribuire le connessioni nei quadri di distribuzione elettrica, ottenendo un notevole risparmio di spazio.

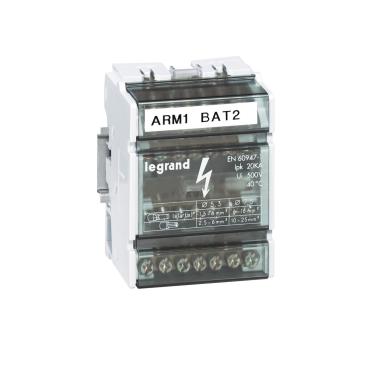

Lo splitter di collegamento è un semplice dispositivo costituito da un terminale o da più terminali con fori di varie sezioni. Il conduttore da distribuire viene inserito nel foro con la sezione maggiore e le linee di distribuzione escono dai fori con sezioni minori.

Sono dotati di una copertura isolante per evitare il contatto involontario con la corrente elettrica. Sono anche molto facili da installare. Infatti, possono essere montati su una guida DIN allo stesso modo di un interruttore automatico.

Tra i diversi modelli di quadri di distribuzione, possiamo trovare modelli bipolari e quadripolari, tra gli altri:

• bipolari, a due poli (2P), che incorporano due barre di collegamento. Di solito uno per la fase e l'altro per il neutro.
• Quattro poli, quattro poli (4P), che in questo caso comprendono quattro barre di collegamento. Il più comune è quello di utilizzare tre per le fasi e il quarto per il neutro.
