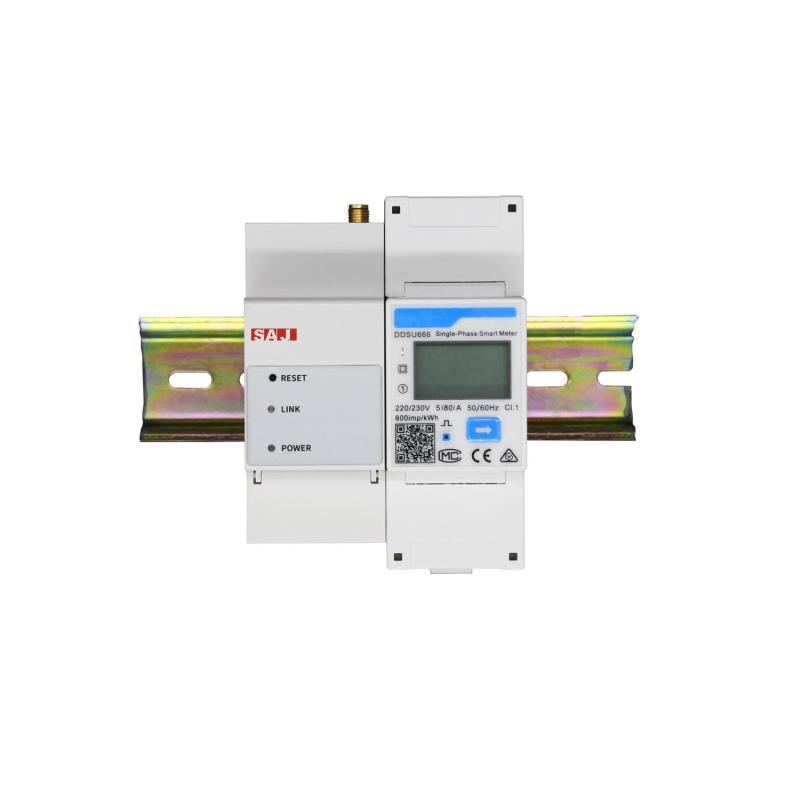

Kit Compteur Analyseur de Consommation 24h SAJ SMART METER pour Injection Zéro des Onduleurs SAJ R5 et R6

Le Kit Compteur Analyseur de Consommation 24h SAJ SMART METER pour Injection Zéro des Onduleurs SAJ R5 et R6 est un accessoire nécessaire pour configurer l'injection à 0 de l'onduleur SAJ R5 et R6 de notre site. Vous disposez de deux modèles, le modèle triphasé et monophasé, grâce auxquels vous pouvez mesurer le courant déchargé sur le réseau.

Le Kit Compteur Analyseur de Consommation 24h SAJ SMART METER pour Injection Zéro des Onduleurs SAJ R5 et R6 est un compteur numérique permettant de surveiller la consommation d'électricité pendant 24 heures. Cet analyseur est capable de mesurer la consommation du domicile ou de l'industrie, en adaptant en permanence la puissance délivrée par le système photovoltaïque à la consommation de l'installation. C'est un accessoire nécessaire si l'on souhaite configurer l'installation photovoltaïque en autoconsommation pour qu'elle n'alimente pas le réseau électrique. Le compteur est branché comme suit : Dans la partie supérieure du compteur DDSU, la sortie de l'onduleur est reliée à la consommation de la maison, la partie inférieure du compteur est reliée au réseau électrique provenant du compteur de la rue. Le DDSU est connecté au module SAJ. Le module SAJ est connecté via RJ45 à l'onduleur. De cette façon, le compteur détermine la demande d'énergie de la maison. Par exemple, si la maison consomme 3 kW et que l'installation solaire produit 2 kW, le compteur ne consommera que 1 kW. En revanche, s'il y a des excédents, le compteur peut décharger vers le réseau ou faire une décharge nulle en fonction de la configuration que vous avez faite.

Il est idéal pour la tarification d'énergie de votre domicile ou de votre entreprise et de plus, il vous permet de gérer le surplus de production des installations photovoltaïques d'autoconsommation "On grid", en réalisant une injection nulle ou une injection contrôlée selon les besoins du moment. Le portail où ces données de suivi et de gestion peuvent être consultées est la plateforme appelée e-Solar, qui a été développée par la marque SAJ. L'onduleur dispose d’un protocole de communication RS485 Modbus RTU et c'est avec ce protocole que le compteur informe l'onduleur de la présence ou non d'une décharge. Le compteur est monté sur rail DIN et peut mesurer une multitude de magnitudes électriques. Il effectue également une mesure bidirectionnelle de l'énergie calculée : kWh et kVArh.

Pour configurer le système en mode de décharge zéro, procédez comme suit

1. Ouvrir l'application eSolar O&M et s'assurer que tous les appareils soient connectés à l'application.

2. Accédez à l'interface eSolar SEC.

3. Cliquez sur l'icône des paramètres dans le coin supérieur droit.

4. Accédez à l'option de configuration de la limitation de l'exportation par phase d'énergie.

5. Réglez la valeur de la limite d'exportation à 0 % afin d'éviter tout gaspillage d'énergie.

Complétez votre installation photovoltaïque avec les différents compteurs, coffrets de protection et matériel électrique pour Énergie Solaire Photovoltaïque du large catalogue que nous vous proposons sur notre site web.
