Tableaux Électriques

Le tableau électrique ou techniquement appelé AGCP (Appareil Général de Commande et Protection) et ses composants constituent l'élément le plus important d'une installation électrique. Sa fonction principale est de protéger les personnes et les équipements électriques de l'installation contre les contacts directs et indirects. Tous les éléments de protection nécessaires sont insérés à l'intérieur du tableau électrique.

Quels sont les composants d'un panneau électrique et quelles sont leurs fonctions ?

En fonction de leur utilisation et de la puissance demandée, on utilisera plus ou moins des éléments de protection. Ils sont généralement composés de :

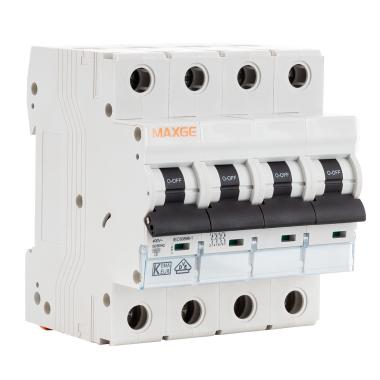

• IGA (disjoncteur) : Il s'agit d'un disjoncteur qui protège l'ensemble de l'installation contre les contacts directs. Une unité est utilisée par installation.

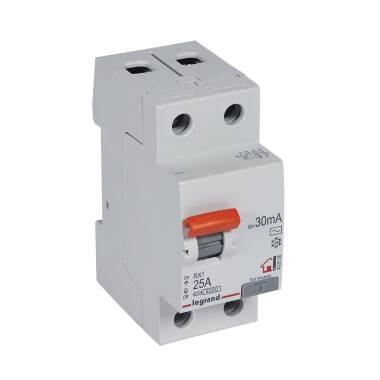

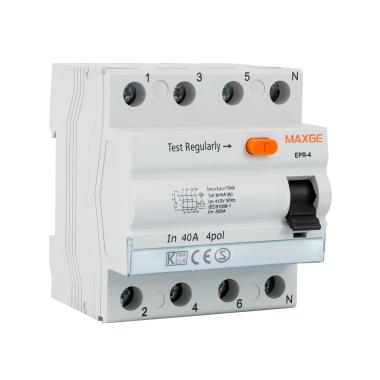

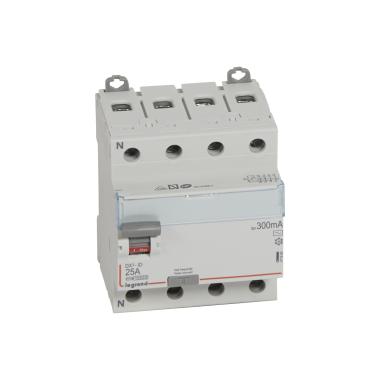

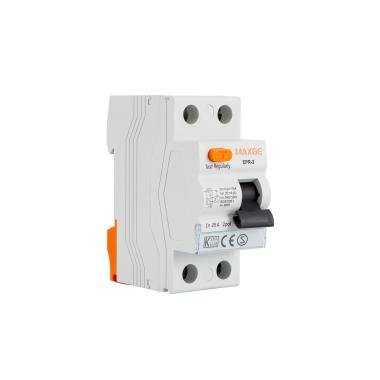

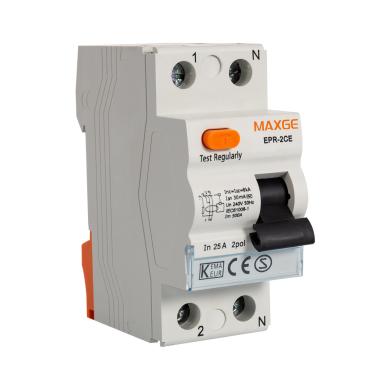

• DDR (Disjoncteur Différenciel Résiduel ) : Protège contre les contacts indirects, une unité est utilisée par installation. Il est essentiel de protéger les personnes.

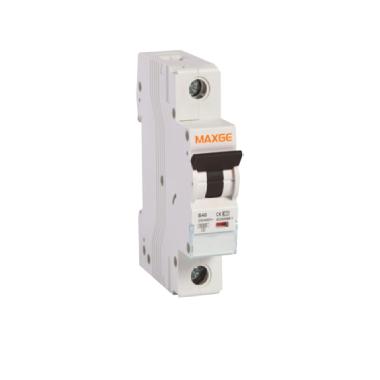

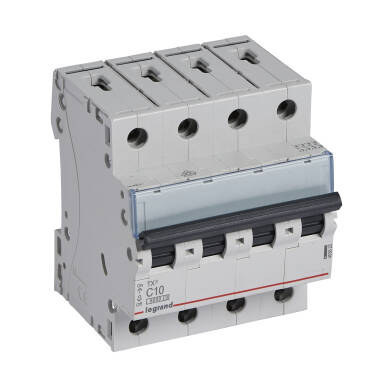

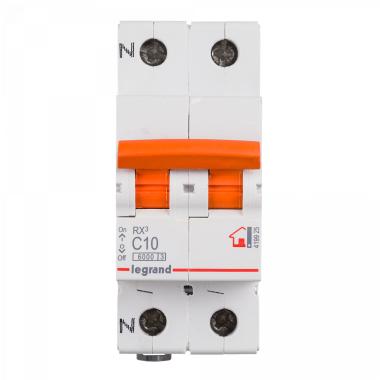

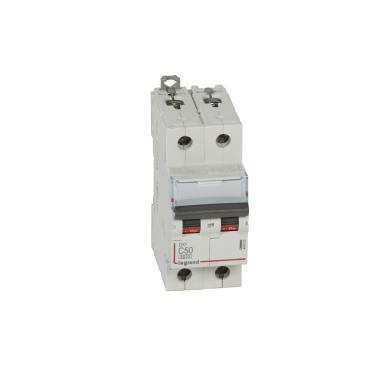

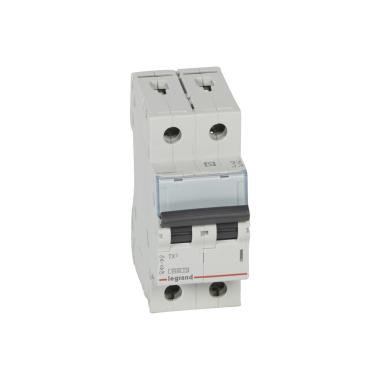

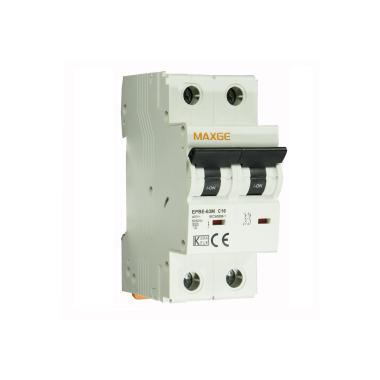

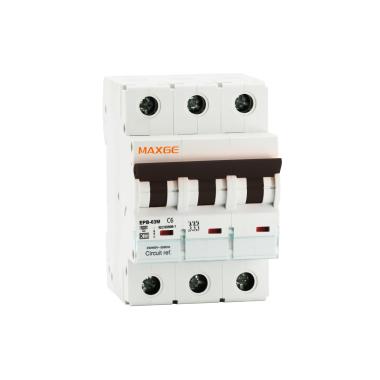

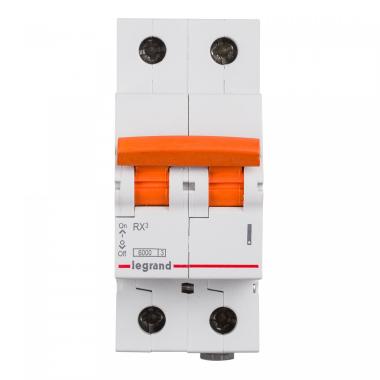

• PIA (Disjoncteur de Petit Circuit) : Protège contre les contacts directs. Ils sont moins puissants que l'IGA mais ont le même fonctionnement. Ils sont utilisés autant que le nombre de circuits dans l'installation.

Quel tableau électrique choisir ?

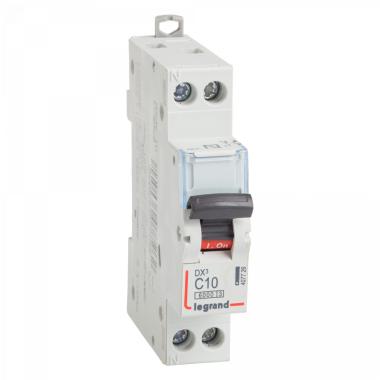

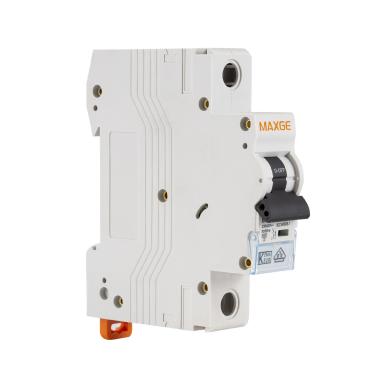

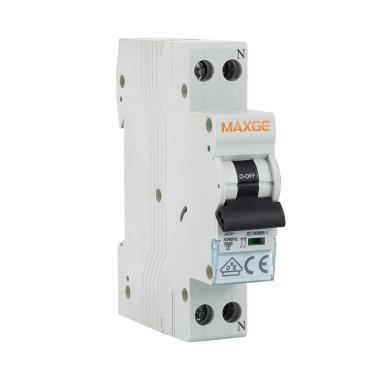

Le premier facteur à prendre en compte est le nombre de modules dont vous avez besoin. Chaque module a une largeur de ±17,5 mm, les protections sont généralement constituées de deux modules, sauf s'il s'agit d'une protection DPN (protections à module unique).

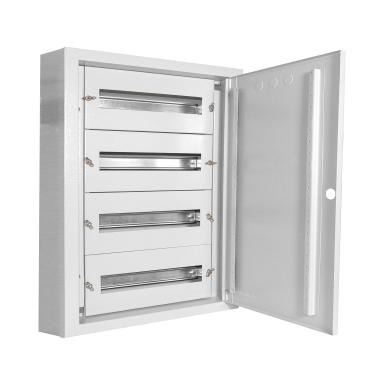

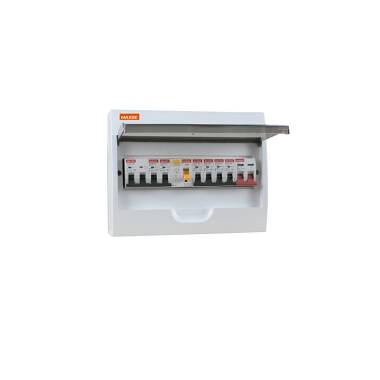

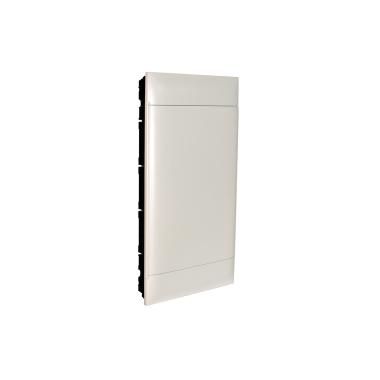

En fonction de l'endroit où il doit être installé, vous pouvez choisir entre un montage en saillie ou encastré. Si vous souhaitez installer le panneau à l'extérieur, vous devez choisir un boîtier dont l'indice IP n'est jamais inférieur à IP54.

A quelle hauteur faut-il installer un panneau électrique ?

Un tableau électrique ne doit jamais être placé à une hauteur inférieure à 1,40 m du sol et en aucun cas supérieure à 2 mètres du sol.

Types de tableaux électriques

Il existe une infinité de types et d'utilisations des tableaux électriques, ils peuvent être utilisés pour la protection d'une habitation ou d'une industrie (CGPM), des tableaux de distribution pour les chantiers de construction, des tableaux de commande pour les machines industrielles et automatisées...etc.

Comme nous l'avons vu, en fonction de leur installation, ils peuvent être montés en saillie ou encastrés, ainsi qu'à l'intérieur ou à l'extérieur, selon leur degré de protection IP.
