Contacteurs et Télérupteurs

Bien qu'ils ne soient pas considérés comme des équipements de protection, les contacteurs et les télérupteurs sont présents dans de nombreux tableaux électriques notamment dans les installations industrielles, la restauration, etc...

Que sont les Contacteurs Électriques et à quoi servent-ils ?

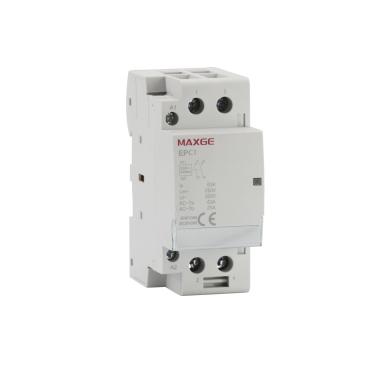

Un contacteur est un dispositif capable d'ouvrir et de fermer les circuits de puissance et de commande même si, comme nous l'avons vu, ce n'est pas un élément de protection. En fonction du type d'installation électrique, on choisira un contacteur monophasé ou triphasé.

Ils sont principalement utilisés dans les installations industrielles pour la gestion et le déclenchement des moteurs électriques.

Éléments de base d'un contacteur

Un contacteur électrique est constitué d'un électro-aimant (une bobine + une culasse + un percuteur) qui est actionné par un courant électrique. Ce courant est activé par un interrupteur externe et des contacts de type NO (Normalement Ouvert) et NF (Normalement Fermé). Le percuteur est attaché à un ressort qui assure la liaison entre l'électro-aimant et les contacts.

Lorsque la bobine est sous tension, elle agit comme un aimant qui attire le marteau pour l'engager dans la culasse. Lorsque le marteau se déplace, le ressort fait de même ce qui a pour effet d'ouvrir les contacts NF et de fermer les contacts NO.

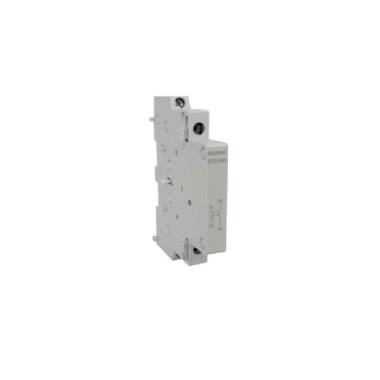

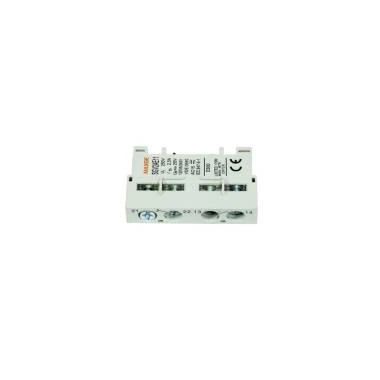

À côté des contacteurs, on trouve ce qu'on appelle généralement des auxiliaires de contacts. Ce sont des dispositifs qui sont attachés au contacteur. Ils ressemblent beaucoup au contacteur mais sont de plus petite taille. Ils sont utilisés pour commuter les circuits.

Que sont les Télérupteurs ?

C'est un interrupteur ou relais qui est activé par une impulsion électrique. Son utilisation la plus courante consiste à activer des points lumineux par le biais de boutons-poussoirs à partir de trois points ou plus.

En fonction du nombre de pôles que dispose le télérupteur, on peut distinguer entre les modèles unipolaires (un seul pôle) et bipolaires (deux pôles).

Fonctionnement et principales parties d'un télérupteur

Les Télérupteurs se composent d'une bobine et d'un contact qui est activé en fonction du comportement de la bobine.

Quant aux connexions. Il possède une borne d'entrée et une borne de sortie pour la bobine. De plus, il possède également une borne d'entrée et une borne de sortie pour le contact.

Lorsque la bobine reçoit une impulsion électrique, elle actionne le contact et allume le point lumineux. De la même manière, dès que la bobine reçoit une impulsion électrique, le contact est à nouveau actionné ce qui entraîne un changement de position.
