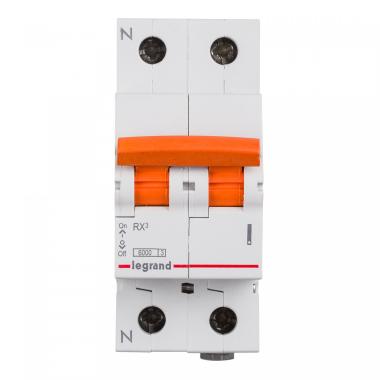

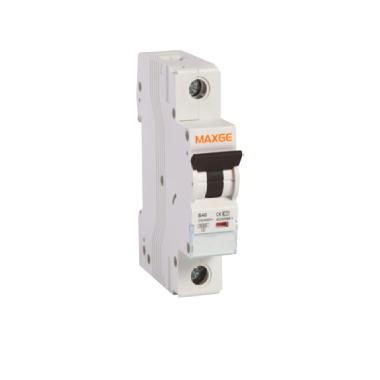

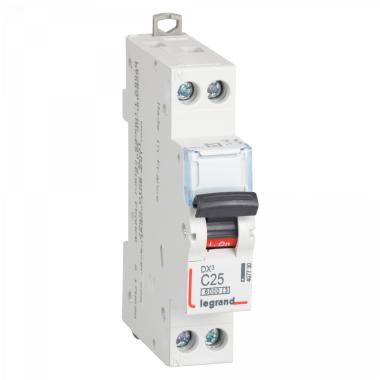

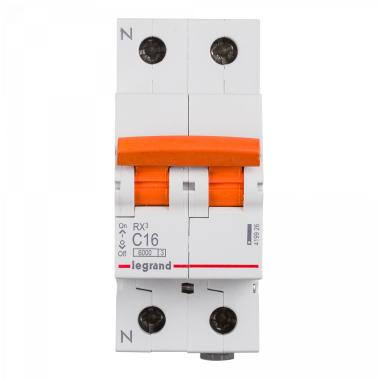

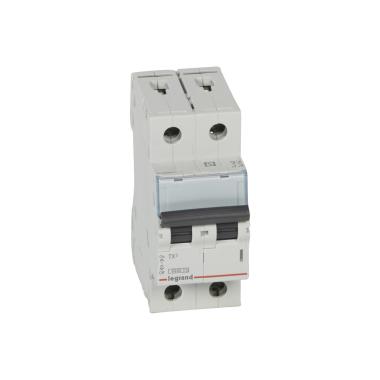

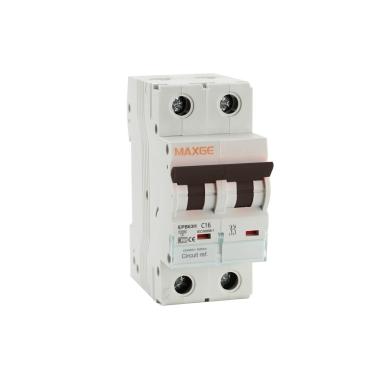

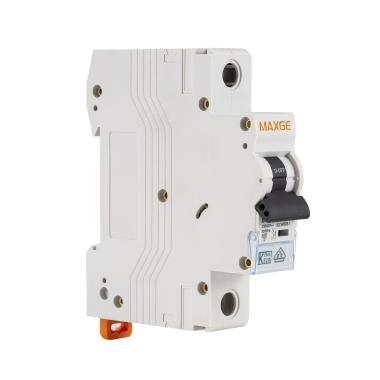

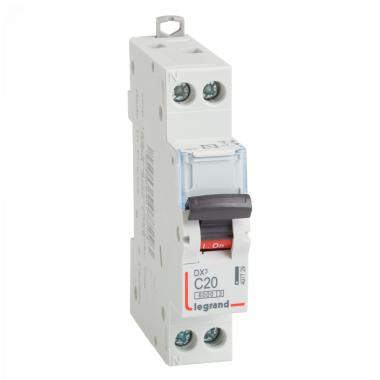

Elektrické jističe

V závislosti na umístění jističe se pro jeho pojmenování používá různé názvosloví, ale vždy se jedná o stejný druh zařízení:

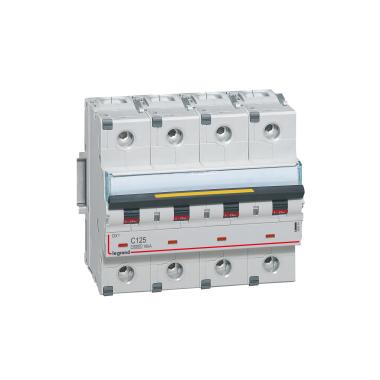

• Hlavní jistič je jistič o jmenovitém proudu 32 nebo 40 A a je umístěn před proudovým chráničem, tím chrání všechny obvody v instalaci.
• Jističe jsou instalovány za proudovým chráničem a každý z nich chrání jeden okruh instalace.

Konstrukce a funce jističů

Jističe se skládají ze dvou částí, tepelné ochrany a magnetické ochrany:

• Tepelná ochrana: Chrání před přetížením obvodu, proud prochází termostatem, který se po zahřátí roztáhne a uzavře mechanismus zařízení, čímž odpojí kontakt.
• Magnetická ochrana: Má na starosti ochranu obvodu proti zkratu. Funguje tak, že při průchodu velmi vysokého proudu elektromagnetem vytvoří magnetickou sílu a přitáhne součástku, která způsobí rozpojení kontaktu.

Křivky jističů:

Jistič musí být řádně vybrán v závislosti na jeho vypínací křivce - na závislosti násobku jmenovitého proudu na čase vypnutí. Nejběžnější a nejčastěji používané jsou tyto:

Jistič vedení B: rychle vypíná malé nadproudy při 3–5 násobku jmenovitého proudu, používají se spíše výjimečně, zejména pro odporové spotřebiče nebo dlouhé kabelové vzdálenosti.

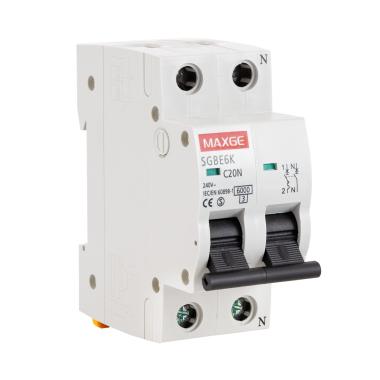

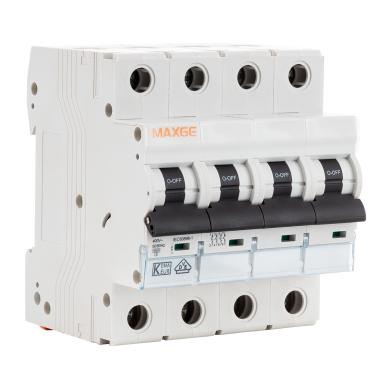

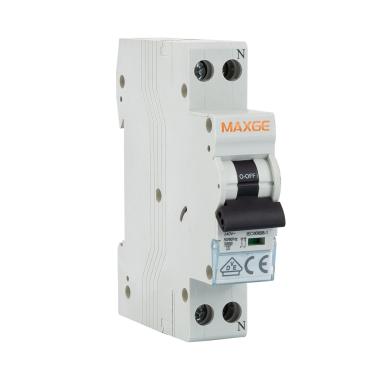

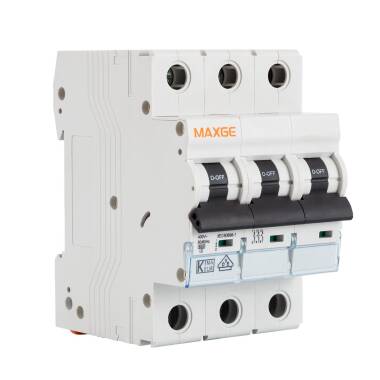

Motorový jistič C: vypíná při 5–10 násobku jmenovitého proudu, nejpoužívanější v domácnostech.

Jistič pro zařízení s velkými zapínacími proudy D: vypíná při 10–20 násobku jmenovitého proudu, používá se především v průmyslu.

Jaká je vypínací kapacita jističe?

Vypínací kapacitou jističe nazýváme maximální proud, který je schopen vypnout. Pokud je například proud vzniklý při zkratu vyšší než vypínací kapacita, jistič se vypne, ale proud by mohl dále protékat pomocí elektrického oblouku.

Možné příčiny vypnutí jističe

Přetížení: Obvykle je způsobeno nadměrným počtem připojených zařízení.

Zkrat: V důsledku přehřátí vodičů vzniká v krátkém časovém úseku velmi vysoký proud.

Resetovatelný jistič

Toto zařízení lze automaticky resetovat v případě přechodného vysokého proudu. Pokud se tento proud opakuje několikrát, rozepne kontakt a lze jej resetovat pouze ručně.
