Stykače a krokové relé

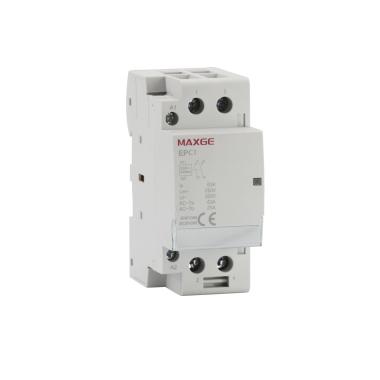

Stykac je zarízení, které je schopno otevírat a zavírat jak silové, tak ovládací obvody, a jak jsme videli, není to ochranný prvek. V závislosti na typu elektrické instalace budeme volit mezi jednofázovým nebo trífázovým stykacem.
Používají se predevším v prumyslových zarízeních pro rízení a provoz elektromotoru.
Elektrický stykac se skládá z elektromagnetu (cívka + hlava + kladívko), který je pohánen elektrickým proudem. Tento proud je aktivován externím spínacem a kontakty typu NO (normálne otevrený) a NC (normálne uzavrený). Kladívko je pripojeno k pružine, která zajištuje spojení mezi elektromagnetem a kontakty.
Když je cívka pod napetím, pusobí jako magnet, který pritahuje kladivo, aby se spojilo s hlavou válce. Jak se kladívko pohybuje, pohybuje se i pružina, která zpusobí rozepnutí kontaktu NC a sepnutí kontaktu NO.
Vedle stykacu se obvykle nacházejí tzv. pomocné stykace. Jedná se o zarízení, která jsou pripojena ke stykaci. Vypadají velmi podobne jako stykac, ale jsou menší. Používají se pro spínání obvodu.
Jedná se o spínac nebo relé, které se aktivuje elektrickým impulsem. Nejcasteji se používá k aktivaci svetelných bodu pomocí tlacítek ze trí nebo více bodu.
V závislosti na poctu pólu impulsního spínace rozlišujeme modely unipolární (jednopólové) a bipolární (dvoupólové).
Krokové relé se skládá z cívky a kontaktu, který se aktivuje v závislosti na chování cívky.
Pokud jde o spojení. Má jednu vstupní a jednu výstupní svorku pro cívku. Krome toho má také jednu vstupní a jednu výstupní svorku pro kontakt.
Když cívka obdrží elektrický impuls, aktivuje kontakt a zapne svetelný bod. Stejne tak, jakmile cívka obdrží elektrický impuls, kontakt se opet aktivuje a zpusobí zmenu polohy.
